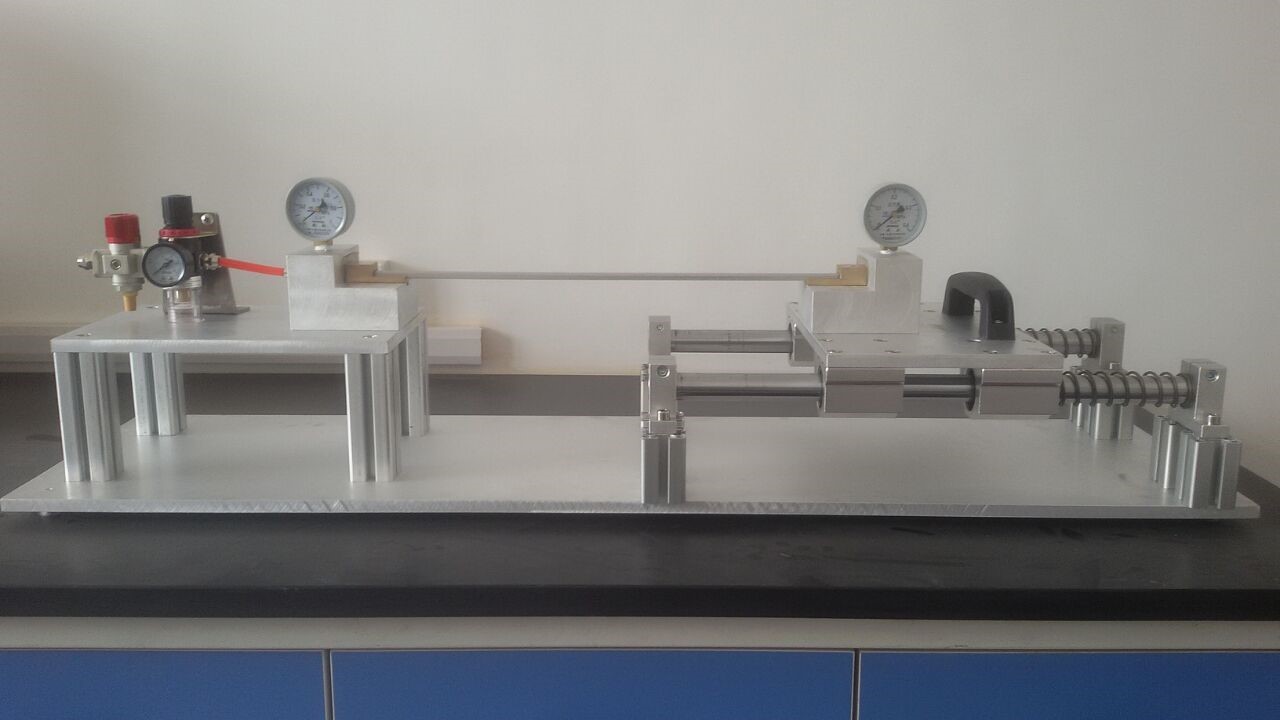

TQ-3型气孔通透性检测仪由中国建材检验认证集团秦皇岛有限公司（国家玻璃质量监督检验中心）设计制造，是铝、不锈钢等材质中空玻璃间隔条气孔通透性的专用测试仪器，满足JC/T2069-2011中空玻璃间隔条标准要求。

一．设备介绍

本仪器采用气压差原理，测试中空玻璃间隔条气孔通透性能。中空玻璃间隔条使用铜质固定模块固定在气孔通透性检测仪上，并通过弹簧将间隔条夹紧，间隔条两端采用硅橡胶胶垫避免气体泄漏，调节进气口压力，记录进气口压力和出气口压力，计算气压差。

二、规格及主要技术参数

1.调压压力表压力范围：0～1 MPa；

2.进气口压力表压力范围：0～1 MPa；

3.出气口压力表压力范围：0～0.4 MPa；

4.调压压力表分辨率：0.02 MPa；

5.进气口压力表分辨率：0.05 MPa；

6.出气口压力表分辨率：0.02 MPa；

7.样品尺寸： 500mm；

8.设备标准配置间隔条固定模块型号：6mm，9mm，12mm，16mm。

三．使用步骤

1. 选择与间隔条样品同样规格的铜质固定模块；

2. 使用螺栓将铜质固定模块固定在气孔通透性检测仪上；

3. 拉动塑料把手，压缩弹簧，将间隔条样品插入铜质固定模块中；

4. 打开空压机，调节进气口调节阀，使进气口压力保持在0.5MPa；

5. 记录出气口压力；

6. 进气口压力减去出气口压力，得到气压差。

四．使用环境：

1、使用环境温度： 10℃ ～ 40℃；

2、使用环境湿度： < 80 %。

注：空气压缩机需用户自行选配，储罐压力应大于 1.1MPa；如需其它型号间隔条固定模块请提前告知。
